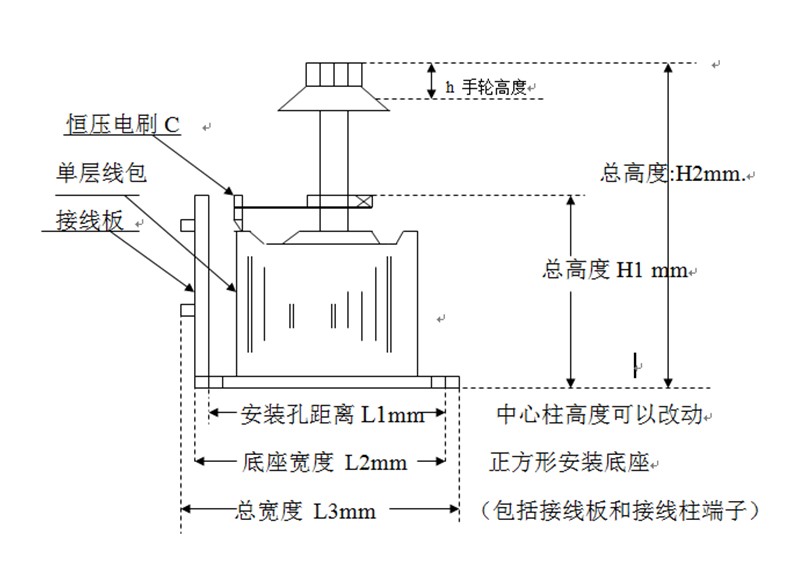

TDGC2-P手動自耦調壓器外型尺寸-不帶外殼
基本技術指標；輸入220V，輸出0~250V，額定電流: A.。
| 額定容量 |
H 1 |
H2（mm） |
L1（mm） | L2 | L3 | h | 重量（Kg） |
| 0.1KVA |
見面板安裝尺寸圖 |
1.2 |
|||||
|
0.2KVA |
見面板安裝尺寸圖 |
|
1.8 |
||||
|
0.3KVA |
見面板安裝尺寸圖 |
|
2.2 |
||||
|
0.5-0.75KVA |
85 |
120 |
85 | 105 | 125 | 20 |
2.4 |
| 1KVA | 90 | 140 | 95 | 125 | 155 | 20 | 2.8 |
| 2KVA | 130 | 185 | 130 | 470 | 210 | 30 | 8 |
| 3KVA | 130 | 195 | 160 | 200 | 230 | 40 | 11.5 |
| 5KVA | 155 | 245 | 180 | 235 | 290 | 40 | 17 |
| 7KVA | 165 | 260 | 180 | 235 | 290 | 40 | 21.5 |
| 10KVA | 380 | 450 | 180 | 235 | 300 | 40 | 36 |
| 15KVA | 550 | 650 | 180 | 235 | 300 | 40 | 46 |
| 21KVA | 560 | 660 | 180 | 235 | 300 | 40 | 65 |
|
30KVA |
560 |
660 |
180 | 235 | 300 | 40 | 75 |
